Wucet By Czolo7

[czolo7]

Wkoncu zrobilem porzadek z kablami, takze wydaje mi sie ze moge pokazac publicznie swojego pieca :D
Nie bedzie tu workloga, poprostu napisze co jest w srodku itd...

Wnetrznosci:

• Xeon W3520 D0 3844A704
• Asus P6T Deluxe V2
• Team Xtreem PC3-15000 1866 MHz 6gb cl9
• Vertex 120GB + Samsung F2EG 500GB
• Corsair CMPSU-750TXEU - 750W + Akasa 24pin 30cm
• Xonar D2
• GPU ???

Klocki od WuCeta:

• Za domek poszluzyla buda Sharkoon Rebel 12 Economy Edition malowana proszkowo na czarno ;)
• Switech GTZ
• Fullcover na GTX'a
• Bloczek na NB czyli EK Water Blocks EK-NB/SB 5 - Acetal
• Pompka to Liang z topem EK
• Rezik tez od EK 150ml
• Zlaczki to choinki Swifa hiflow nk12
• Wezyk to Tygon 11,2/15,9
• Chlodnica ktora siedzi na froncie to TC PA120.3 + 6 x Xthermal BTF PRO
• Chlodnica na spodzie to Black Ice GT Xtreme 280 + 4 x SilentiumPC Zephyr 140mm
• Calosc zalana Feser Black i przesmarowana pasta CLP lub IC Daimond

No to pora na troche fotek...
Fotek bebechow itd nie ostalo sie zbyt duzo :)
Nawet stalo sie cos niemozliwego bo zabralem sie za zrobienie oplotow ^^
Wsumie to porobilem do wszystkich kabli, do ktorych bylo to mozliwe, czyli od Lianga, od budy, wentyli...



RESZTA FOTEK W MOJEJ GALERII

I tak ogolnie to wywalilem jednak te katody UV bo jakos psuly efekt czarnosci :D takze nie ma juz tego bialego kabla przy nagrywarce.

Co do temperatur to podskoczyly one o pare stopni, gdy dodalem do ukladu bloczek na NB...
I obecnie przy procku na 4GHz przy napieciu 1.25 w IDLE mam 40 stopnie, a w LOAD ok 63 stopni.
Wszelkie sugestie i slowa krytyki mile widziane :blink: :D Edytowane 29 Września 2009 przez czolo7

[valdi200]

Ladny WC! czysto i przejrzyscie :)



Slyszysz Lainga? U mnie tez wisi pod rezem i nie slychac wogole pompki. Zrob cos z tymi kablami pod zasilaczem :P

[seba84_2005]

Fajnie wyszło :wink: tylko przedłużkę ATX bym spróbował zapakować pod reza :wink:

[enter]

Wszystko ładnie, pięknie:) ...ale przyczepie się do bloku na nb, jakiś taki niepasujący do płyty... nie da się zrobić czegoś z tym kawałkiem miedzi pod bloczkiem?

[Racuch]

gites, malines

tnij okno z boczku , te otworki na wentyle jakos tak ;/, szybą zasłonisz kabli pod zasilaczem i nikt nie bedzie marudził

;)

Edytowane 5 Lipca 2009 przez Racuch

[czolo7]

@valdi

Lianga nie slychac wogole. A te kable pod zasilaczem to bym musial chyba poucinac, zeby ich nie bylo widac :)



@seba

no chyba faktycznie powalcze z tym kablem od zasilacza, chociaz przewody w Corsairze nie sa zbyt miekkie...



@enter

Zdjecie tego alominium w kolorze miedzi spod bloku wiarze sie ze zmiana chlodzenia na SB oraz na mosfetach, a to narazie mi sie nie pali ;)



@Racuch

Nad oknem jeszcze mysle, takze tu sprawa nie jest zamknieta ;)

[ilear]

ja bym poprobowal jakos kable od 24pin rownolegle do poziomu poprowadzic, mimo oplotow troszke te kable widac ;) ale i tak jest bardzo ladnie, czarnego nie mozna nie lubic :D

[Borys-Tech]

Bardzo ładny wucet :] Gratki.



Mam małe pytanie czym opalałeś koszulki termokurczliwe na oplotach bo wyszły takie ładne matowe??

[czolo7]

Suszarka mode ON :D

[Kotan]

podkręcałeś juz ??:)

[czolo7]

I to dawno temu ;) wyniki sa gdzies w temacie o Core i7 B-)



Ale wrzuce i tu kilka screenow. OC robilem jeszcze jak w obiegu mialem tylko CPU + GPU.



3990MHz



4095MHz



4300MHz



4616MHz

Edytowane 27 Września 2009 przez czolo7

[czolo7]

Zaczynam myslec nad zwodowaniem reszty mobasa tzn. SB + MOFY i nie wiem zbytnio jak ulozyc obieg po takiej zmianie, jak narazie wymyslilem cos takiego.

Moze ktos ma lepszy pomysl???



Edytowane 27 Września 2009 przez czolo7

[valdi200]

Układ zacznij od gornego mofa, tak jak mail to robił w ukladach i będzie cacy :)

[panzar]

może zacznij od skontaktowania się z maniakalnym w sprawie pełnego bloku na płytę :) pod jednym zasilanie proca i mostki :)

[czolo7]

Tyle, ze bloczki na SB i NB juz mam...i ogolnie nie wiem jak by wygladal taki bloczek od Mani, no i musialbym wyslac plyte.



@valdi2000

Od gornego mofa raczej nie zaczne, bo bym musial weza przez cala prawie bude prowadzic od pompki...

[zzizzy]

A może SB -> grafa -> NB -> proc -> mof lewy -> mof górny -> rad?



Obróciłbym zasilacz, by kable się lepiej układały.

[czolo7]

Raczej ciezko by bylo wykonac takie luki.



A tak przy okazji...ma ktos pomysl gdzie wepchnac jeszcze jakas chlodnice? :D

[panzar]

z tyłu budy? na dole po demontażu i przeniesieniu mocowań dysków? na bocznej ścianie :) ta jest spora ;) o panie tego w cholerę jest :D

[czolo7]

Na zewnatrz to raczej odpada :) tez wlasnie myslalem o spodzie budy, ale tam jest 10cm odleglosci do zasilacza...TC + wentyle z obu stron maja jakies 14cm grubosci.

[Blackwhite]

czyli jak widze w tym Asusie P6T dlx v mozna zdjac pokrywe od NB i zalozyc tam blo.A kazdy , wlacznei z serwisem Asusa mowil, ze nie :P

[czolo7]

No bo ta plytka jest przykrecona na srubki a pomiedzy jest thermopad :)

[Blackwhite]

Tak tez myslalem i wnioskowalem po fotach znalezionych na necie. :)

[Racuch]

tnij to okno :)

do tego jakies podświetlonko i jazda

[czolo7]

Hehe. Spoko, spoko Racuch...wszystko w swoim czasie :)

[czolo7]

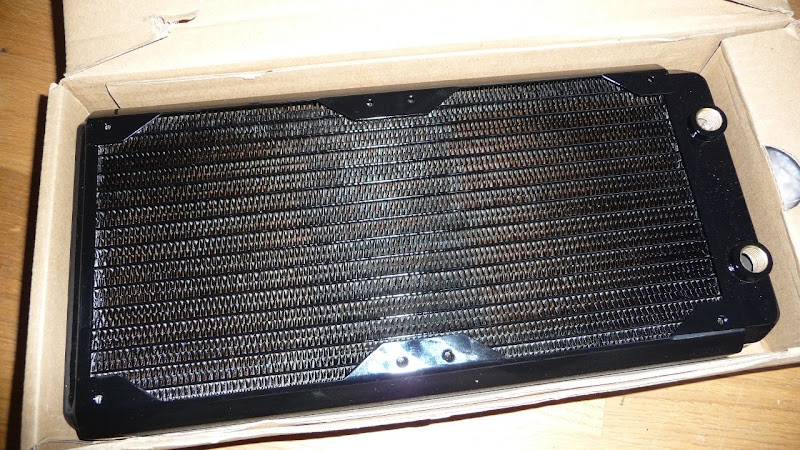

W budzie zagoscil nowy mieszkaniec :)





Chlodnica z wentylami. Narazie tylko z jednej strony, bo sie nie miesci do budy :D





Jak narazie tak to jest upchniete....





Ogolnie uprzedze pytanie Racucha :P i jak tylko dorwe dremet to tne miejsce na okno oraz na kratke (miejsce zaznaczone na czerwono). Kratke mam zamiar dac z obu stron budy, poniewaz mam w planach obrocenie zasilacza w pion (by zasysal powietrze przez kratke) oraz przymocowanie w pionie (na lezaco) chlodnicy tak by wywiewala cieple powietrze na zewnatrz.





W planach jest rowniez dorobienie blachy, ktora bedzie imitowac "piwnice" w budzie. Miala by to wyglada mniej wiecej tak :)



Edytowane 27 Września 2009 przez czolo7

[Racuch]

ta budka daje sporo możliwości , szykuje się kawał LC-ta :)

[czolo7]

Nowe klocki dojechaly :)

Czekam tylko na dremel i na Maniaka, a wtedy do boju :)





Zeby sie nie nudzic, to w miedzyczasie zabralem sie z przedluzke 8-pin do mobo...





...ale zabraklo mi koszulek i musze dokupic :D

Edytowane 27 Września 2009 przez czolo7

[czolo7]

Maly update w temacie....choc nie wszystko jeszcze jest skonczone :wink:



[Tagasu]

No ładnie, jedynie te węże jakoś niespecjalnie wyglądają na pierwszym zdjęciu. I karta kolorystycznie do płyty nie pasuje, ale to już takie czepianie się na siłę :lol:



BTW, jakie tempy?

[Pewin]

Witam

No wreszcie się doczekałeś;) Ale warto było-bloczek od wujka mani po zalania wygląda pięknie.

Załatw bardziej krwisty kolorek i cos na back grafy i wcet elo/pro

ps. zrób lepsze fotki w ufał.
