Modernizacja nastoletniego WC - jak zrobić zapinkę?

[Pan_Borowik]

Cześć,

Z uwagi na śmierć płyty głównej, postanowiłem zmodernizować 14letniego PC (sygnaturka). Komputer stoi w domu moich rodziców i służy tam za biurowy sprzęt, a ja przy okazji świąt czy innch odwiedzin zagram czasem na nim w StarCrafta czy inne Diablo.
Z uwagi na sentyment do zamontowanego w nim WC, chciałbym je przełożyć do nowej obudowy razem z resztą części.
Kupiłem więc Ryzena 3 z płytą i ramem, bloki są już wyczyszczone, przejechane papierem wodnym od spodu, nowe węże w drodze.

Jedyny mankament jest taki, że blok na procesor - mimo, że pasuje - nie ma kompatybilnej zapinki do płyty z procesorem Ryzen3. Zamontowana na nim zapinka jest zwyczajnie za krótka.
Potrzebuję podpowiedzi, jak taką wykonać samemu.

Pomyślałem, żeby kupić kawałek blachy 1mm, pożyczyć gdzieś szliferkę kątową, wyciąć dwa prostokąty i nawiercić w nich 4 dziury - obawiam się jednak, że będzie to wyglądać jak kupa.

Chciałbym zatem zachować jakąś estetykę - może będziecie w stanie podpowiedzieć z czego możnaby taką zapinkę dorobić przy użyciu "domowych" narzędzi?

[pietach]

A mocno Ci się śpieszy?

Mogę odświeżyć stare dokumentacje i zrobić dla Ciebie zapinkę z otworami dla AM4

[Pan_Borowik]

Poważnie? Byłoby super. I nie, nie spieszy mi się jakoś szczególnie.

[pietach]

Jasne, tylko podaj mi wymiar zaznaczony na rysunku, bo o ile wymiary między otworami na zapince znam (bo to moja zapinka) to nie znam rozstawu w topie wykonanym chyba przez Misiu15go....

[Pan_Borowik]

3 godziny temu, pietach napisał:

Jasne, tylko podaj mi wymiar zaznaczony na rysunku, bo o ile wymiary między otworami na zapince znam (bo to moja zapinka) to nie znam rozstawu w topie wykonanym chyba przez Misiu15go....

Tak, zarówno blok na CPU i GPU jest wykonany przez Misia15go.
Rozstaw tych otworów to 65mm (od środka do środka otworu).

[Pan_Borowik]

Jeszcze poglądowe zdjęcie bloku na płycie - obawiałem się, że będzie się opierał na kondensatorach, ale z założonym procesorem ma z 2mm luzu nad nimi, więc wejdzie elegancko.

[pietach]

Sprawdź czy będzie OK.

Jeśli OK to w czwartek być może będę miał wycięte i może uda się ogarnąć wysyłkę do Ciebie na paczkomat.

Szczegóły już PW.

?



[Pan_Borowik]

W końcu udało się znaleźć czas, żeby złożyć zestaw do kupy:
Ryzen 3 1200 AF
Gigabyte B450M DS3H
Patriot Viper 2x4GB 3000Mhz
GeForce 650Ti ze starego kompa
HDD 1TB i losowy SSD M2 z outletu x-kom - trafił się bardzo fajny Samsung.
Obudowa to podstawowy model Silentium PC z okienkiem, zasilacz to Chieftec ze starego kompa.

Chłodzone przez 2x120 Cooltec (i 2x Fander 120), pompkę Coolriver i rzemieślnicze bloki Misia15go ?
Serdeczne dzięki dla @pietach za wykonanie nowych zapinek dla bloku CPU (foto1), jedynie w koszcie przesyłki paczkomatem. Dzięki niemu niegdyś legendarne (prawie 14 letnie!) bloki mogły dostać drugie życie, a moja Mama cichy komputer do pracy (na którym naturalnie odpalę Starcrafta czy Diablo jak wpadnę ze świąteczną wizytą ? )

Zestaw pochodził złożony w obudowie odpalony samodzielnie 24h (foto2) zanim podpiąłem prąd do płyty, schowałem przewody i zamknąłem budę (foto3).
Odpaliłem na próbę kilka gier, po ok. 30 minutach temperatura na procesorze nie przekroczyła 42 stopni, na karcie nie przekroczyła 40.
Przy następnej wizycie u rodziców sprawdzę jak OC i podmaluję chłodnicę, bo straciła trochę farby na obudowie.

Szkoda trochę, że (skądinąd wygodne) systemy all-in-one wygryzły samodzielnie składane zestawy na tym forum, bo frajda z budowy i testowania jest bezcenna - i gorąco polecam każdemu.

PS. Naturalnie jak zwykle w momencie wyeliminowania szumiących wentyli, problemem zaczyna być kolejny komponent. Tym razem jest to wentylator w zasilaczu... Ale to historia na kolejną okazję.

Edited September 21, 2020 by Pan_Borowik

[pietach]

No i miodzio, że pasuje.

Kiedyś WC miało duszę a teraz ma RGB ?

[Pan_Borowik]

Taa, kiedyś to było... ?

[pietach]

Minął rok, jak działa układ ?

[Pan_Borowik]

Dopiero dojrzałem wiadomość. Minęło półtora roku, komp dziala bez zarzutu.
Cicho i chłodno. Mama moja sobie bardzo chwali.
Podmieniłem w nim jakiś czas temu kartę na 1660TI. Jak przyjechał do niej w odwiedziny wnuczek to mu opadła kopara, bo która babcia ma sprzęt do płynnego grania w Fortnite na chacie ;)

[pietach]

Jeszcze Babcia wciągnie się w granie i młodemu spuści łomot...



Kurcze, tak sobie czasem patrze na te coraz nowsze procesory, wymieniłbym może na jakiś nowszy niż mam ale nie na najnowszą świeżynkę ... ale potem tak sobie myślę, czy do pisania postów na forum potrzebne mi nowe CPU+mobo+RAM skoro na obecnym (Athlon II X2 B26 2x3,2GHz) wszystko co potrzebuję działa ....

[Pan_Borowik]

U mnie to samo. 90% rzeczy robię na telefonie, a pozostałe 10% ogarnia 6 letni laptop z SSD, zamocowany na ścianie za telewizorem który robi mu za monitor.
Do gier kupiłem konsolę (najpierw PS4, teraz PS5) - bo na granie czas i ochotę mam raptem kilka razy do roku już teraz, a trzymać po to PCta z kablami, monitorem, odpalać jakieś windowsy steamy i inne cuda to się mija z celem.
Kiedyś to było! A teraz to ni ma...
Na starość se złożę peceta. Jak będą jeszcze pecety.

[pietach]

Cytat

Na starość se złożę peceta. Jak będą jeszcze pecety.

Ja też... ale mam plan żeby złożyć sobie coś RetroPC np. 486DX2, DOS 6.22, Win 3.11, Norton Commander i pograć w sobie stare gierki (nie na współczesnym PC w jakimś emulatorze)

[Miazga82]

Aż się łezka w oku zakręciła widząc, że ktoś jeszcze ma równie stare WC tak jak ja. Komp przeszedł już wiele modernizacji, ale kibel od 17 lat nadal ten sam. Na CPU X3N na GPU blok od Misia15ego. Wala się jeszcze gdzieś blok na mostek również od Miśka. O dziwo poma Liang DDC nadal działa 😮

Fota z 2012 roku jak to jeszcze jakoś wyglądało i chciało mi się zrobić porządek w budzie 🙂

[pietach]

I obowiązkowo wygłuszająca samochodowa mata bitumiczna a nie jakieś firmowe pianki z logiem hiper producenta...

[Miazga82]

@pietach @Pan_Borowik a nie macie na zbyciu takiej zapinki jeszcze dla mnie? 🙂 Przymierzam się do zmiany platformy na AM5 i będę mieć ten sam problem. LGA 1151 ma rozstaw 75 mm x 75 mm a AM4/5 90 mm x 54 mm

[Pan_Borowik]

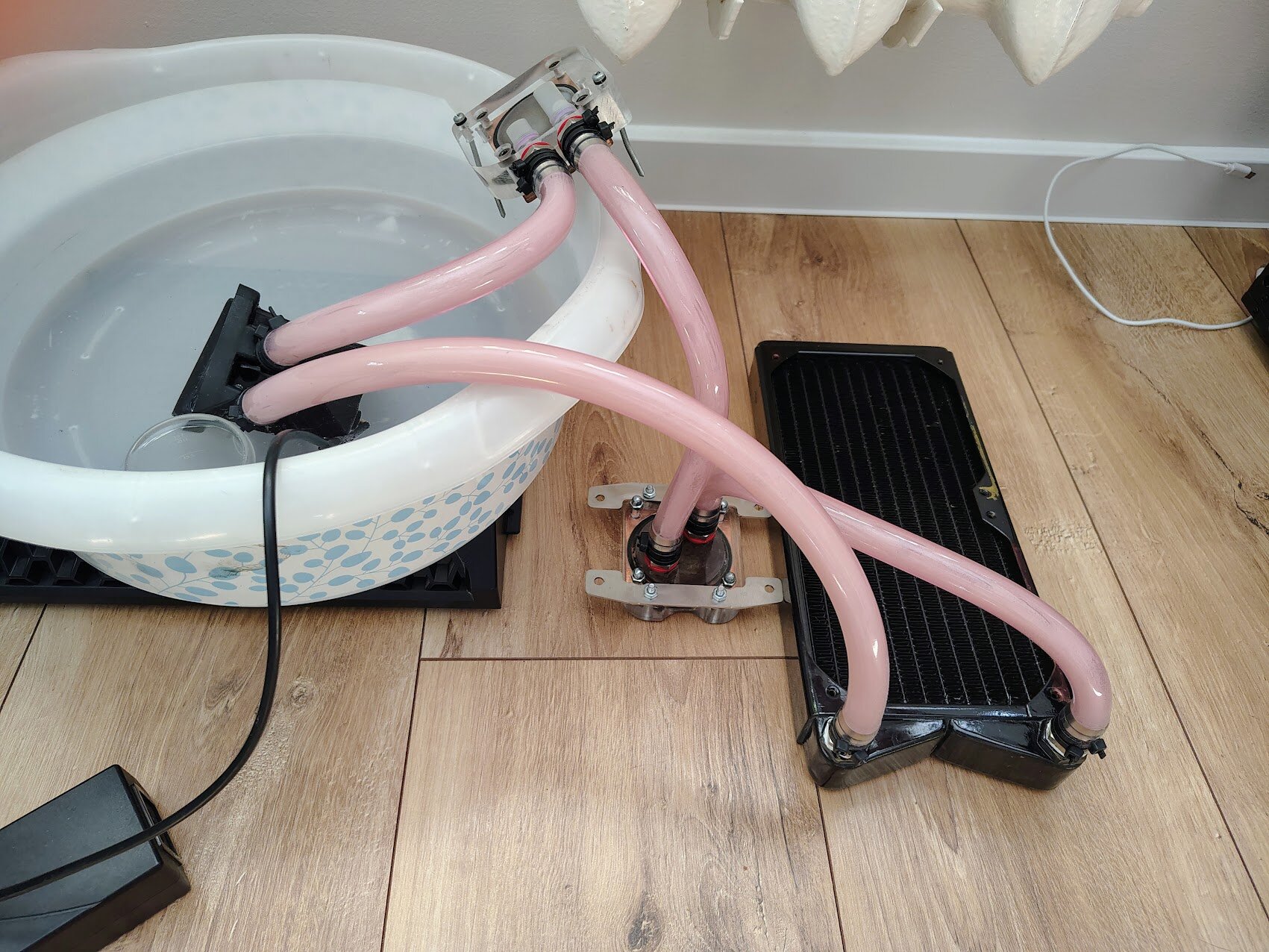

Żałoba Panowie. Po 19 latach pracy umarła pompka [*]

W cenie nowej, nawet relatywnie taniej pompki od alphacoola, jest kompletne AIO od jakiegoś CoolerMastera dzisiaj. I nawet się zastanawiałem czy nie kupić.
Ale wtedy musiałbym założyć stockowy cooler na kartę i jak to tak mieć GPU powietrzem chłodzone?
Już pomijam, że karta ostatnią grę widziała z 2 lata temu i poza wyświetlaniem przeglądarki niewiele robi, ale mam chyba sentyment za duży do tego szajsu.

Więc nowa pompka już zamówiona, węże i nawet jakiś fancy płyn też, bo poprzednio zalałem klasycznie borygo xD i całe węże różowe od tego jakiś syf się wytrącił.
Trochę płukania octem i szorowania i bloki będą jak nowe, a duch @Misiu15go nadal żywy.

@Miazga82 zapinkę mam niestety tylko jedną i będę użytkował dalej, tu tylko @pietach pomoże.

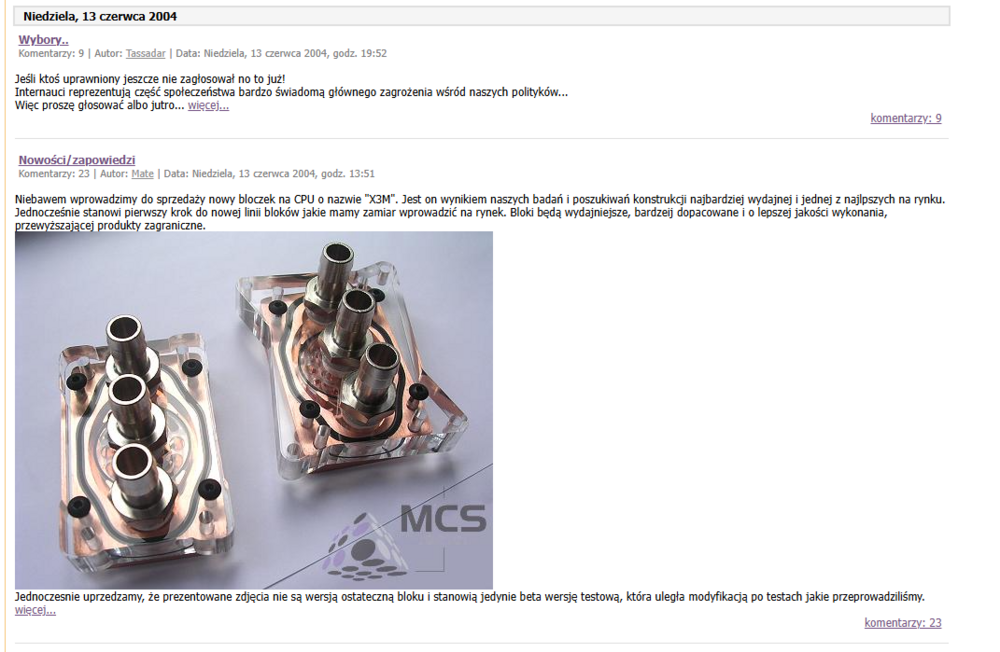

A ten twój X3N też mi odblokował sporo wspomnień z czasów pompek akwariowych i rezerwuarów z pojemnika na kanapki, aż odpaliłem waybackmachine i x4pro :)
