Cooler Master Stc-01

[Kuczyko]

WITAM!



Mam parę fotek z montażu starego układu WC rev. 1.1(2005/06) wiec postanowiłem je zamieścić na forum ;)

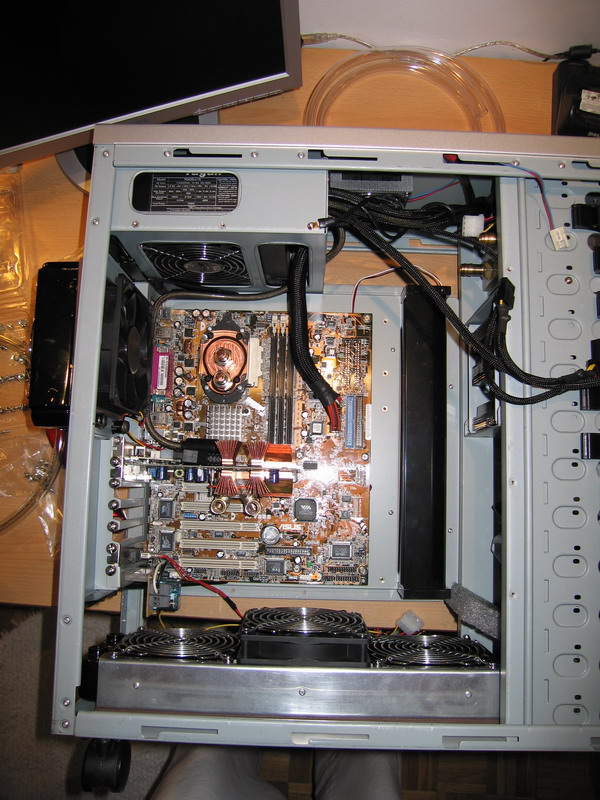

Montując układ WC zależało mi na ciszy i wydajności, aby to pogodzić musiałem oprzeć go o dość sporych rozmiarów chłodnice :

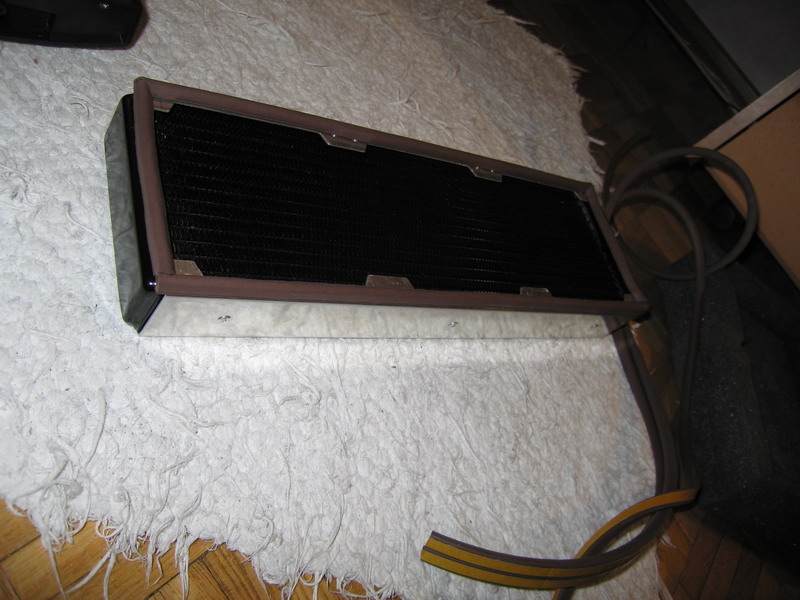

- Alphacool NexXxos Extreme III

- Black Ice Extreme I

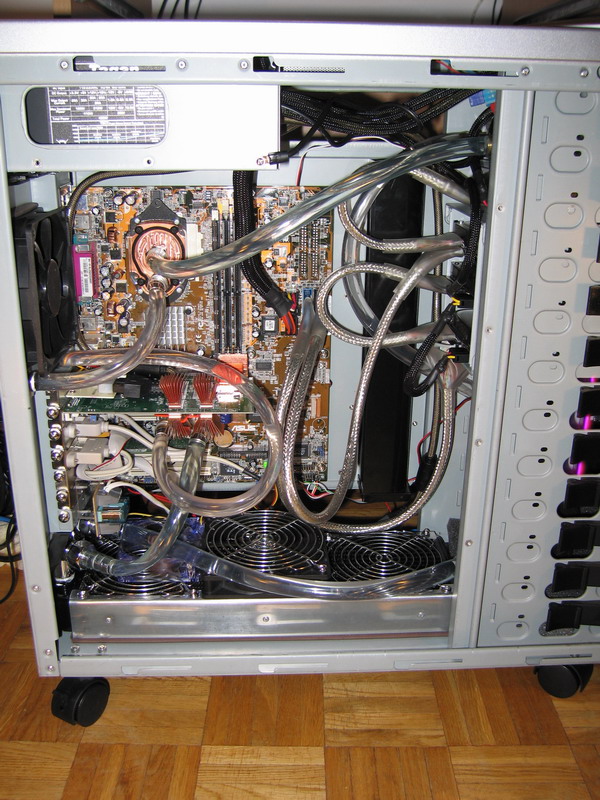

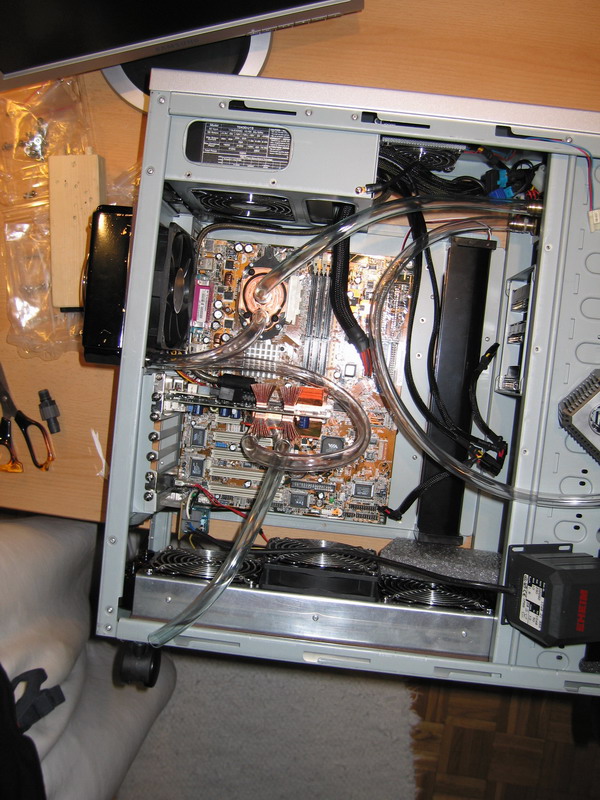

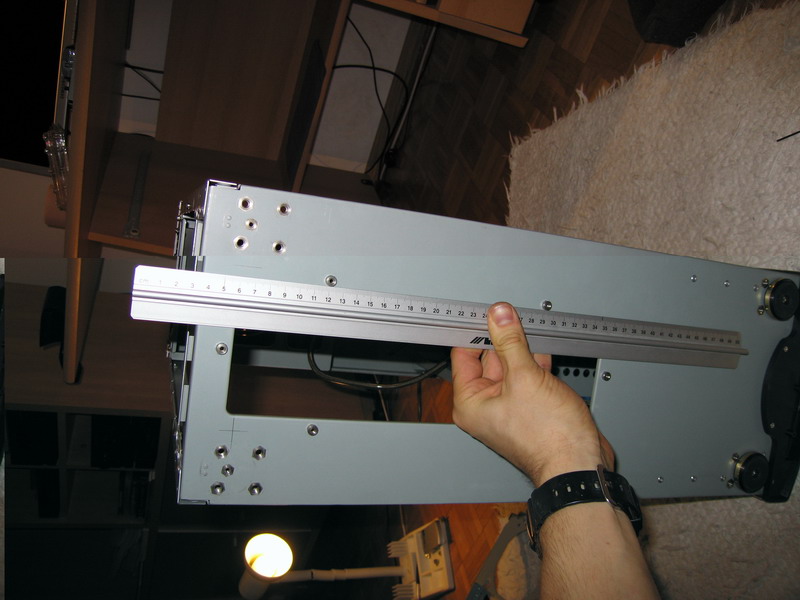

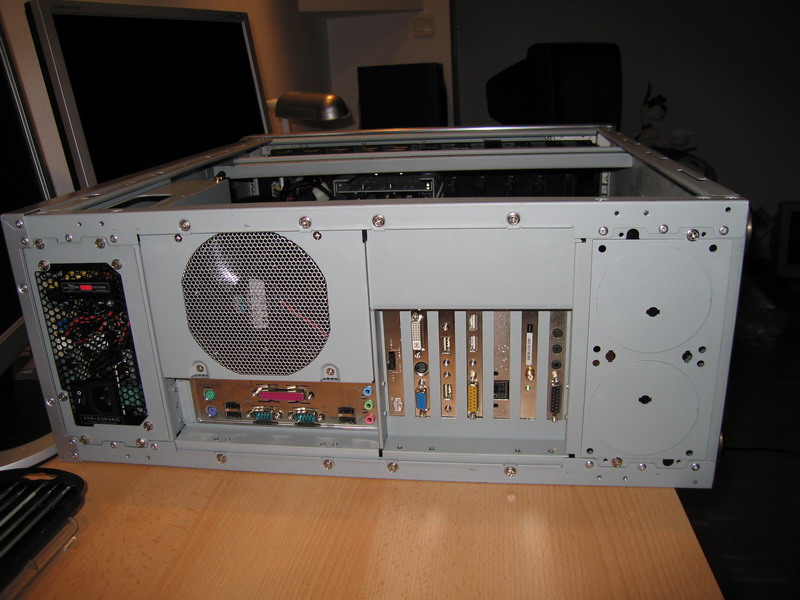

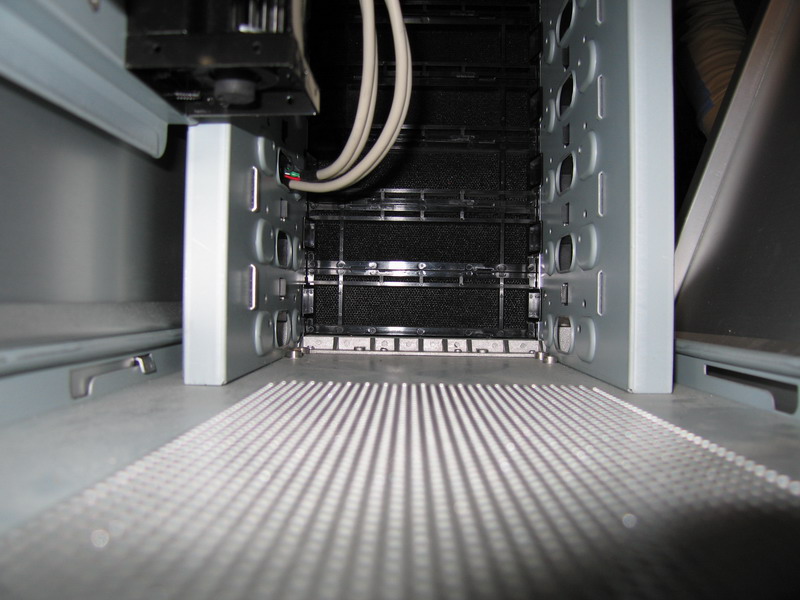

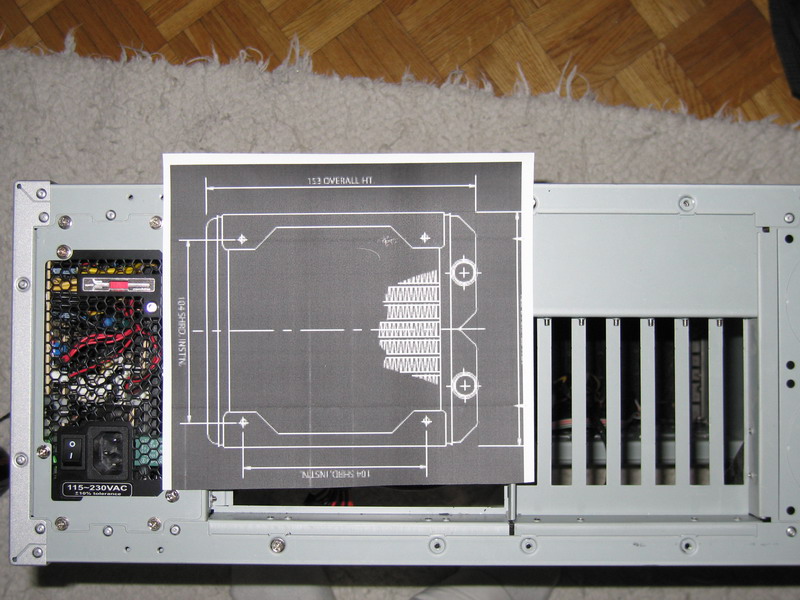

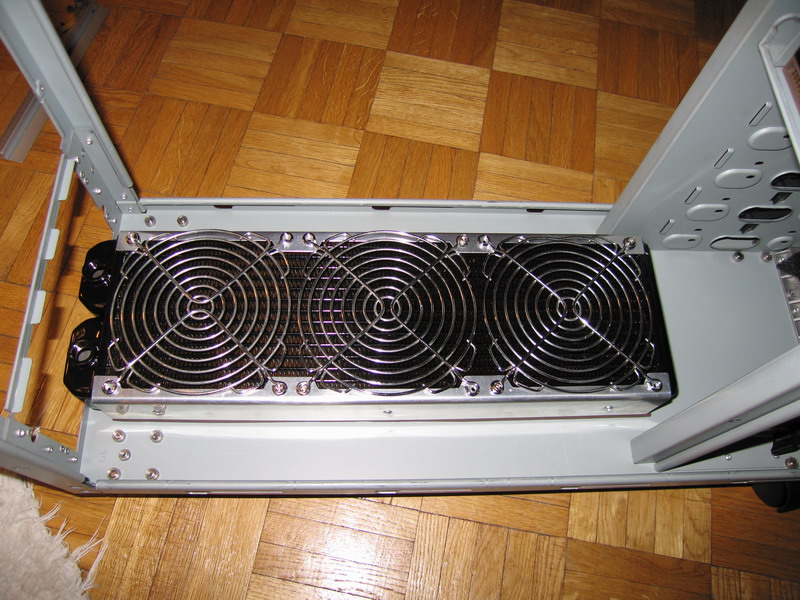

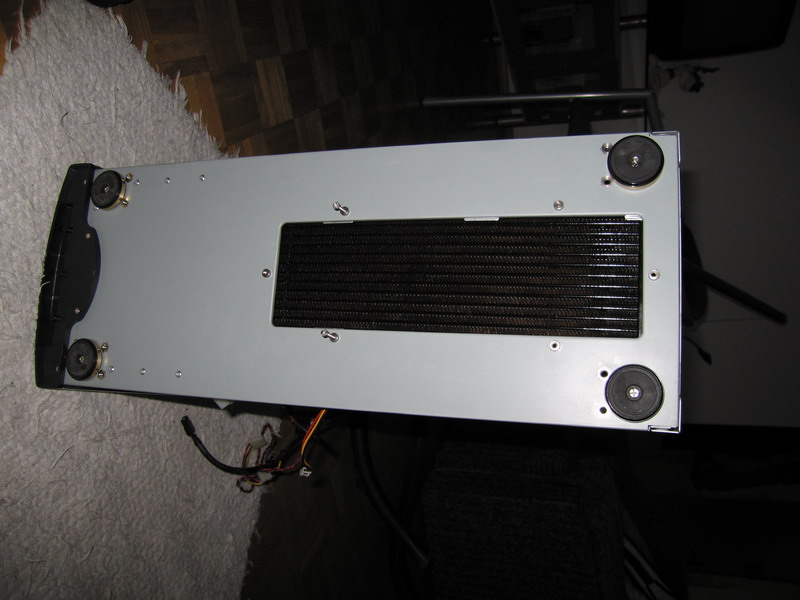

Do upakowania tychże chłodnic posłużyła mi znakomita do tego celu (moim zdaniem ;) ) obudowa Cooler Master Stacker STC-01 choć nie obeszło się bez wiercenia…Wiekszą chłodnice upakowałem na dole mniejsza „wyrzuciłem” za tylną ścianę obudowy.

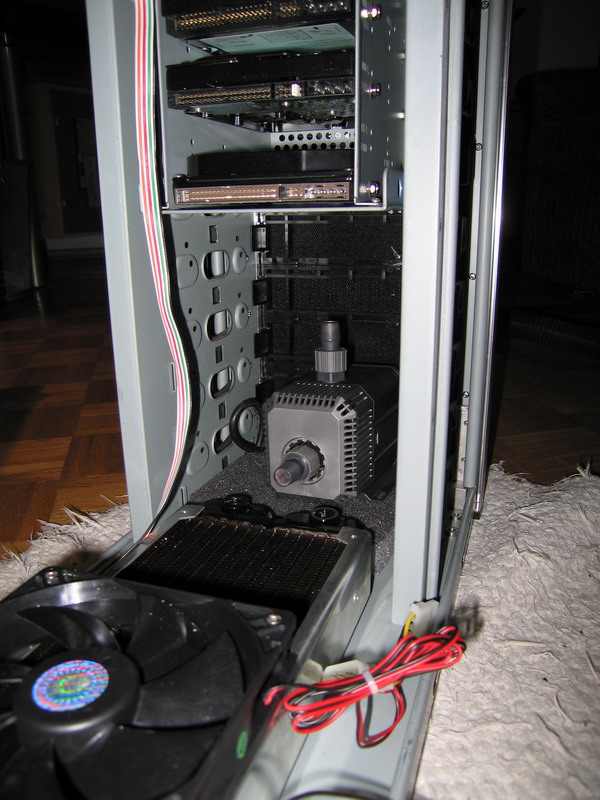

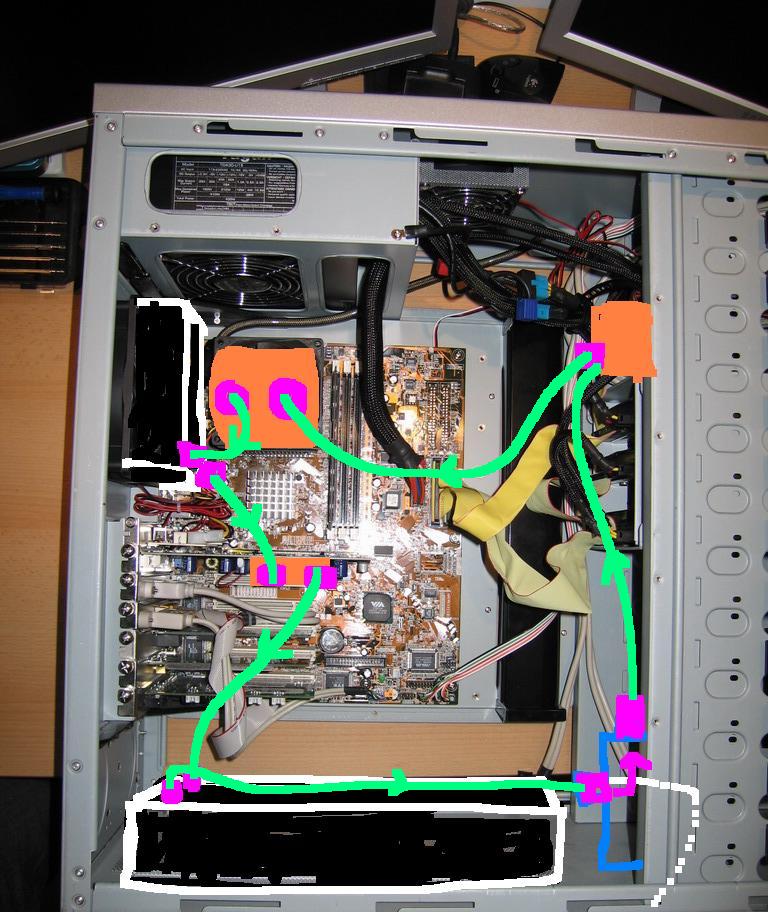

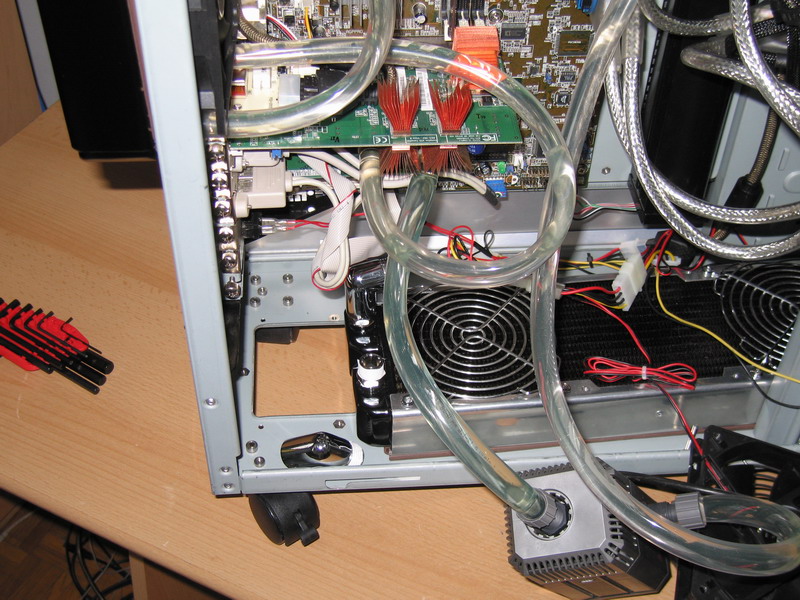

Do transportu cieczy użyłem węży 12/16, a zastosowana pompka to Eheim 1048 (wydajna, trwała i cicha – trzeba ja tylko dobrze odpowietrzyć i postawić przed nią rezerwuar). Za odprowadzanie ciepła z rdzeni odpowiadają następujące bloki :

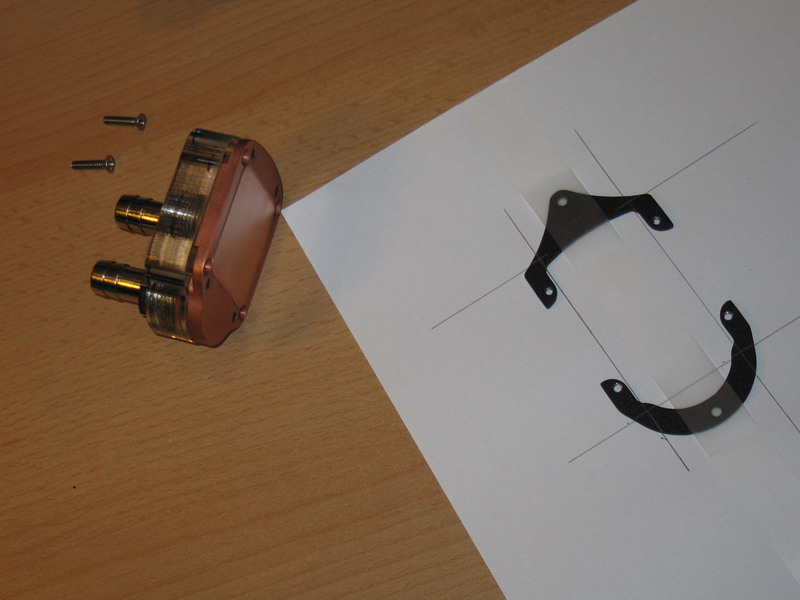

- X2P ver 0.2

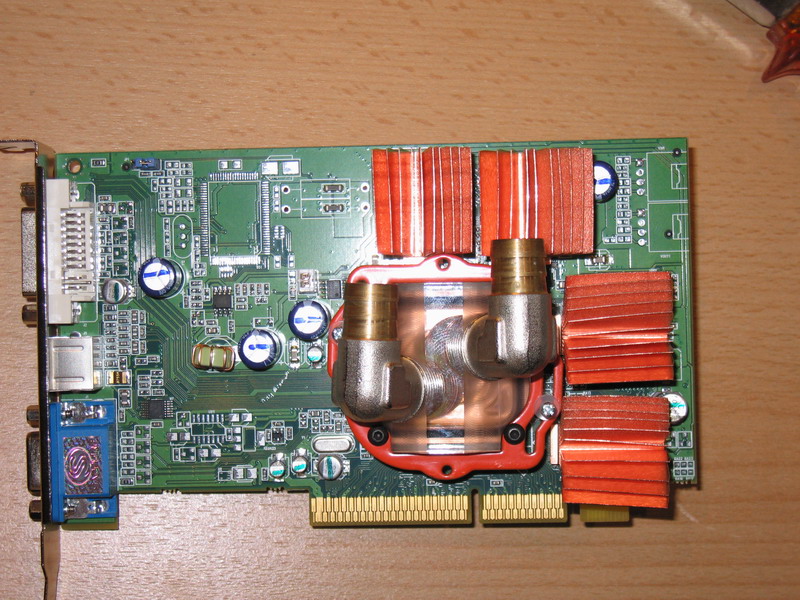

- Abadon GPU Pro

Rezerwuar mieści się w zatoce 5,25” i posiada króćce choinkowe NK12. Jak wiadomo po zastosowaniu układu WC komponenty płyty zaczynają się nagrzewać (brak opływu powietrza np. mosfety, NB, itd). Zastosowałem przystosowany do tej obudowy system wentylacji powierzchni całej płyty Cross Flow Fan – CoolerMaster , który idealnie spełnia swoje zadanie. Montuje się go w specjalnym wycięciu bezpośrednio przed płytą główną. Efektywnie chłodzi elementy zasilające płytę, NB, SB, i pamięci ram. Posiada również panel do regulacji obrotów (4 zakresy –off, min, mid, high ) co pozwala dostosować prędkość do aktualnych potrzeb. Dyski siedzą w specjalnej kieszeni z wentylatorem 12mm w przedniej części zawieszonej na gumach Cooler Master Device Module.



Mod bądź przystosowanie obudowy do WC (o ile można go tak nazwać :D zapewne wiele ludzi powie :”kupiłeś gotowe części i włożyłeś je do budy…etc” zgadza się… ale troszkę kosztowało mnie to pracy – sama przyjemność :-P , a poza tym nie lubię małoestetycznych rozwiązań wole mniej wydajne ale za to cieszące oko ;) ) przeszedł już sporo modernizacji, oto one (nie posiadam jeszcze zdjęc):

- wentylatory Akasa Amber Ultra Quiet na całej długości chłodnicy Alphacool (3szt)

- pompka Eheim otrzymała „własny” rezerwuar innovateka AGB-O-Matic

- podstawowy rezerwuar zostal zamieniony na easy

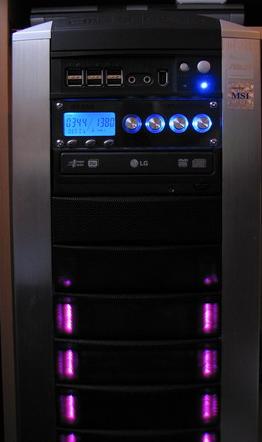

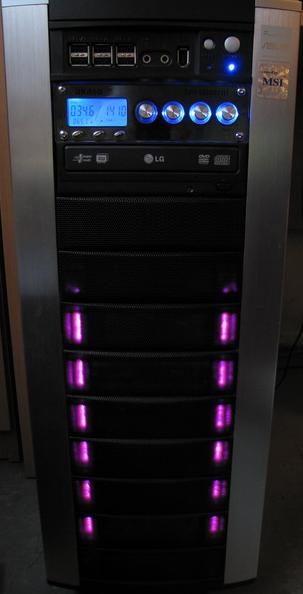

- Panel kontrolny Akasa (4 płynne regulatory obrotów wiatraków + 4 czujniki)

- Panel koloru czarnego do DVD-RAM

- Radiatorki na wszystkie grzejące się układy na płycie

- NB ma na sobie Thermalright HR-05 Chipset cooler

- węże, kolanka, zawory odcinające (Eheim )

- zmienione jest mobo na Asus A7N8X-E Deluxe

- Pamięci 1GB (2x512MB dual)

- AMB Barton Mobile 2800+ MHz 2183MHz@2400Mhz (12x200) chodzi również na 12x220=2640MHz ale nie chce go przemęczać…

- ATI Radon Saphire 9550/128MB 250/200(400)MHz @ 500/230(460)Mhz odpowiednio rdzeń/pamięć Vmod (core,mem)

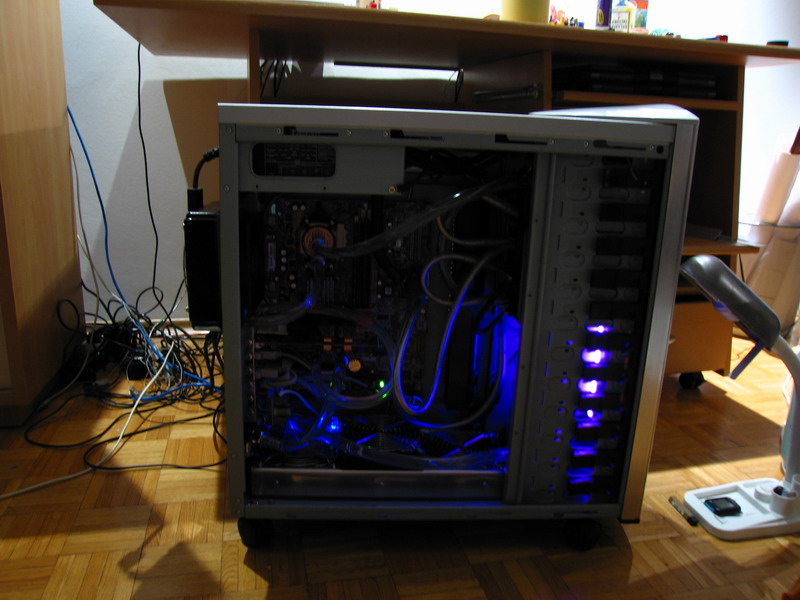

- 2 zimne katody UV revoltec



Temperatury na podzespołach przy temp. w pokoju 27’C



CPU Ide o/c 2400MHz

Max obroty wentylatorów – 33,7’C

Min obroty wentylatorów – 37,3’C

CPU Stres o/c 2400MHz

Max obroty wentylatorów – 36,2’C

Min obroty wentylatorów – 39,1’C

GPU z o/c 500/460MHz

Temperatura jest taka jak wnętrze obudowy tj. ok. 27’C

HDD

27’C -32’C



Zbudowałem chyba to o co mi chodziło jest cicho, wydajnie i estetycznie :lol: można spokojnie zasnąć przy takim PC



Obudowa od ok. roku nie jest modernizowana ze względu na brak czasu. Złożyłem drugi komputer oparty o AC z nowych zabawek :razz: , jak tylko będę miał czas przerzucę je do Stackera :wink:



Pozdrawiam wszystkich maniaków i życzę miłego oglądania B-)



Z góry przepraszam za opóźnienia w odpowiadaniu na pytania ze wzgledu na brak czasu...

[msn]

ten bip to tam za dużo nie daje no i węże grubaśne

[oskarro]

czemu jeden [środkowy] z wentylatorow na tej chlodnicy na dole jest wyżej ?



za dłuuuuugi wąż od pompki. Te oplecione kable + węże razem dają niezłe "wężowisko" :o



Te dwie chlodnice myślę ze trochę na wyrost....



A ta grafa, to przy większym radiatorze nie poleciała by na pasywie ? :wink:

[Jarogniew]

przeszedł już sporo modernizacji, oto one (nie posiadam jeszcze zdjęc):

- wentylatory Akasa Amber Ultra Quiet na całej długości chłodnicy Alphacool (3szt)

Na focie pewnie jakaś stara wersja z jednym wentylem. :wink:

[Kuczyko]

ten bip to tam za dużo nie daje no i węże grubaśne

Witam!



Myli sie Pan Daje duzo teraz przy drugim wentylatorze spadla temp na rdzeniu o 3-4'C a to jest duzo przy temp rzedu 37'C



czemu jeden [środkowy] z wentylatorow na tej chlodnicy na dole jest wyżej ?



za dłuuuuugi wąż od pompki. Te oplecione kable + węże razem dają niezłe "wężowisko" :o



Te dwie chlodnice myślę ze trochę na wyrost....



A ta grafa, to przy większym radiatorze nie poleciała by na pasywie ? :wink:

Witam!

Ad. fan

Tak to jest jak nie czyta sie a oglada obrazki (badz czyta bez zrozumienia) :) wiec informuje: to jest stara wersja wc, od tamtej pory zostalo wprowadzonych wiele zmian (czyt. tekst) i jak bede mial troszke czasu postaram sie zamiescic nowe fotki.

Ad. "grafa"

Przy takiej wydajnosci chlodnic az prosi sie o zastosowanie bloku GPU wtedy cieplo nie zostaje w srodku obudowy tylko jest wyrzucane na zwenatrz za pomoca chlodnic.



Pozdrawiam RK

Edytowane 9 Stycznia 2007 przez Kuczyko

[msn]

Witam!



Myli sie Pan Daje duzo teraz przy drugim wentylatorze spadla temp na rdzeniu o 3-4'C a to jest duzo przy temp rzedu 37'C

miło mi, Marcin :P



nie wierzę, że przy minimalnych obrotach też jest te 3-4* mniej, bip przy słabym chłodzeniu nie pokazuje ząbków

[Kuczyko]

miło mi, Marcin :P



nie wierzę, że przy minimalnych obrotach też jest te 3-4* mniej, bip przy słabym chłodzeniu nie pokazuje ząbków

Mi rowniez :) Rafal klania sie:)



Przy dwoch Akasach (rpm ok 1000-1100) dobrze uszczelnionych naprawde spada temp 3-4*C a nadal mamy wzgledna cisze B-)



Pozdrawiam RK

[Dimek]

Niedlugo skladam nastepny uklad WC - w identycznej budzie i tez z chlodnica 3x120 (ew do tego wlasnie 1x120)...



Jak wyglada kwestia montazu chlodnicy 3x120 na dole :?: Otwor w spodzie jest cos powiekszany :?: Normalnie jest mniejszy niz 2x120...
