Witam.

Pewnie wielu z Was nie może w to uwierzyć ale "Mega Radiator Mod" będzie miał swoją kontynuację. Miałem tego moda ukończyć na konkurs Allegro w ...lutym, ale złamana dłoń na nartach, brak chęci i weny twórczej spowodował, że całość porosła mchem. Nawet zakupiony nowy proc, mobo i ram leżał sobie spokojnie w pudłach, podczas gdy moja modyfikacja ochoczo biegała na starych częściach. Na szczęście w końcu zebrałem się w sobie i rozpocząłem prace.



Na pierwszy rzut wypatroszyłem "Mega Radiator" i dokleiłem do niego dodatkowe trzy pętle rurek, uzyskując w sumie 10 pętli. Teraz już na pewno nie zabraknie mi "mocy" do chłodzenia zaledwie CPU+NB+SB. Niestety takie doklejanie nie wyszło zbyt rewelacyjnie gdyż dodatkowe pętle robiłem na oko biorąc wymiary z kompa który działał. Na szczęście efekt końcowy jest zadowalający na tyle ze po złożeniu moda i włożeniu komponentów wszystkie braki zostaną zamaskowane. Oczywiście było by lepiej zrobić pętle z rurek od nowa, wydłużając ich wysokość o 1cm, jednak zajęło by to dodatkowy czas (lutowanie, wysyłanie do niklowania) i pochłonęło by kolejne kilkaset złotych.



Dziś już założyłem podstawę pod mobo i zacząłem układać elementy. Sama podstawa będzie musiała być nowa gdyż ta ma już za dużo dziur i muszę zmodyfikować jej wymiary. Dodatkowo planuję zwiększyć grubość plexi do około 8-10mm i podświetlić jej krawędzie. Przy okazji znalazłem nowe, lepsze ułożenie dla zasilacza i pomp (tym razem będą aż dwie!). W zamyśle miały być obie jedna pod drugą po prawej stronie zasilacza. Jednak ponieważ pozycja pomp Wilo jaką sobie obmyśliłem jest jedyną która jest zabroniona dla ich prawidłowej pracy :D musiałem wymyślić coś innego. I całe szczęście. Teraz będzie to wyglądać o niebo lepiej z zasilaczem pośrodku. Również wymyśliłem nowy sposób zaczepiania zasilacza i pomp - na haczyki, które umożliwią bezproblemowe zdejmowanie części bez potrzeby odkręcania czegokolwiek. Jutro będę myślał w Castoramie z czego zrobić owe haczyki :)



Dobra, dość ględzenia, czas na szczegóły konfiguracji:

INTEL Xeon E3110 X2 3.0@4.xghz 6MB FSB1333 LGA775



ASUS Rampage Formula X48



ZOTAC GeForce 8800GTS 512MB G92

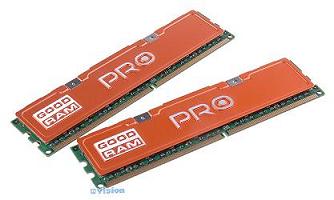

GoodRAM PRO DDR2 900MHz 4x1GB GP900D264L5-1G



Intel® X25-V Solid-State Drive, 40GB SATA II 2.5",



SEAGATE Barracuda 500GB 16MB 7200.12



ASUS Xonar DX-XD

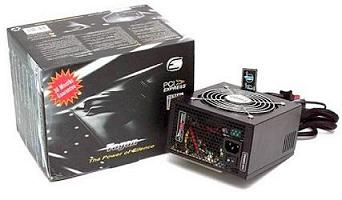

Tagan TG430-U15 430W EasyCon



Logisys Aluminum Hard Drive Silencer - Silver - HS102SL



Hi-Speed 5.25" USB2.0 Aluminum External Disk Enclosure (CD-R4-U2)

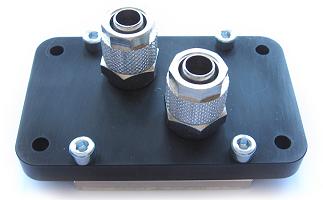

Prison Pro V2

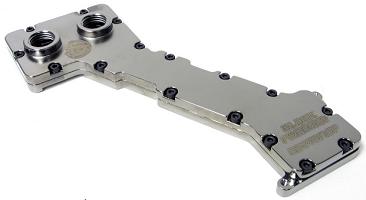

Bitspower Black Freezer AIX48NSF ASUS Intel X38-X48 North-Southbridge Combo Block



XSPC Razor 8800GT-GTS G92



Thermalright HR-09U Type 2 Upright Motherboard MOSFET Cooler



Thermalright HR-07 Duo Low



Thermalright HR-07 Duo High

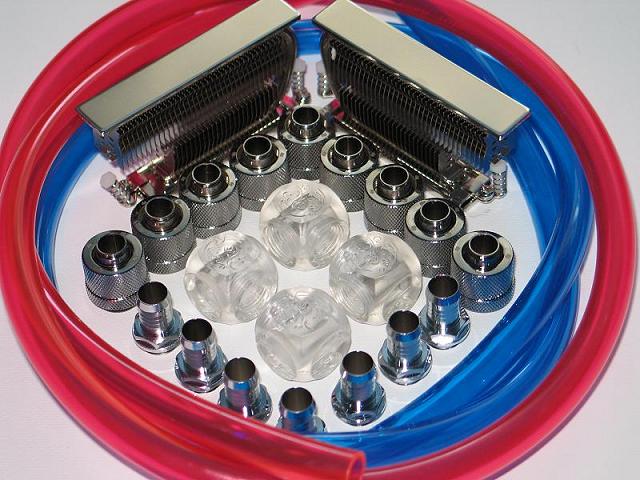

Feser One Tube 10/13mm

PS. Jak się podoba nowa nazwa moda ? Zamiast "kaloryfera" będzie teraz "kręciołek" :)

Edytowane 27 Lipca 2016 przez PolandMET

[Gość adas123]

Fajny projekcik ale...





...dodalbym z przodu (i ewentualnie z tylu) plexe przed wstretnymi paluchami wscibskich osob oraz jakies nozki (1cm) zeby radiator czy tez obudowo-radiator nie odparzal rzeczy na ktorych bedzie stal :D



Ogolnie pelen podziw :lol2:

[PolandMET]

nie bedzie nic odparzał :D zato w zimie jak znalazl na mrozne dni.

A nogi beda, bo pod spodem bedzie chlodnica dla GPU. A plexi nie trzeba bo nikt nie dziubie do tego i brzydko by to wygladalo.

[Finchy]

ja bym nawet dla bezpieczeństwa biernego ukrył to za plexą -> ktoś się potknie niosąc szklankę z soczkiem i tak zwana [gluteus maximus] a po za tym można by wtedy jakąś ładną grawerkę zrobić :)

a na zimę fakt, baardzo fajny piecyk :)

Edytowane 20 Sierpnia 2009 przez Finchy

[rafix6814]

ja bym zrobił jeszcze ze 3 pętle i położył bym płytę na leżąco

a tak zwisają te wszystkie kable z tej płyty i z karty

[PolandMET]

nie zwisaja bo zaraz ida za plyte i ich nie widac. Jakkolwiek jest ich troche i w jakiej pozycji by sie tego nie dalo i tak bedzie platanina kabli za/pod/koło kompa. Od tego sie nie ucieknie.



Nie takie potopy Petrygo juz tu byly i jakos nie zalalo sie nic. Poza tym wartosc czesci pozbawionych tranzystorow znacznie przewyzsza te z elektronika wiec to co sie moze zjarac to jest wzglednie tanie :) i latwo wymienialne. Wiec bez obaw.

[PolandMET]

Etap 2

No i nareszcie mogę się wziąć do pracy.

Po 8 dniach ciągłego wydzwaniania i obiecanek ze "na jutro na 99% będzie gotowe" facet mi łaskawie wreszcie poniklował korpusy pomp i blok na GPU. Oczywiście żeby zrobił to dobrze to trzeba by nad nim stać, bo u nas jak się da coś nietypowego i powie, że ma być ładnie zrobione to nie dociera :-| Blok jest ładnie poniklowany od spodu, a od góry ma chrosty, jakieś nierówności i miejsca nie doniklowane :( Na szczęście nie będzie to aż tak widać jak się da top i podświetli (mam nadzieje). Ech Ci fachowcy od płotka i tokarki.





Kupiłem nowa plexe tym razem 8mm zamiast 6mm dla większej stabilności i lepszego efektu podświetlenia :) tak, tak, będzie świecić. Trochę zmodyfikowałem jej wymiary aby dopasować super do płyty. Ta nowa tez będzie miała mniej dziur, bo stara była już jak blacha perforowana miejscami.









Mocowanie pomp i zasilacza będzie na zasadzie haczyków. Nie będą trwale przykręcone do plexi, tylko zaczepiane hakami na specjalnie wyprofilowanych płaskownikach. Wyprofilowanych..... jak to profesjonalnie brzmi, a użyłem młotka, imadła i brutalnej siły żeby je zrobić. Styl na McGuyvera :)







Edytowane 16 Kwietnia 2012 przez PolandMET

[Finchy]

a ta plexa utrzyma to? nie będzie za cienka? żeby nie było chrubut, jebut i komputer na ziemi :|

[Qrchak]

8 mm plexa za cienka??

[tomeck]

ta plexa jest kuloodporna :D wytrzyma wszystko

[KamilGrzbiecik]

Jak dla mnie ten projekt jest super.

Czekam na dalsze efekty.

[Finchy]

8 mm plexa za cienka??

źle przeczytałem :lol2: myślałem że zmienił z 8 na 6 :)

[PolandMET]

spokojnie, przeciez to nie wazy 20kg :)

Wprawdzie zasilacz i dwie pompy troche beda wazyc teraz ale 8mm to i tak duzo. Chcialem 10mm ale musialbym kupic wiecej niz potrzebowalem i za drogo by mnie to wyszlo. Jutro kolejna porcja zdjec z placu boju bo robota mi idzie fajnie.



Tylko znow mi braklo zlaczek BP :| znow bede musial zamawiac, ech... Chyba ze ktos ma kilka spacer'or meski/zenski 1/4"

[PolandMET]

Etap 3



Dziś zamocowałem i uzbroiłem obie pompy i zasilacz. Całość nabiera już rumieńców choć do finału jeszcze trochę brakuje bo wciąż wymyślam nowe ulepszenia jak choćby wymiana wtyczek w zasilaczu oraz przewodów na niebieskie cięte na wymiar pasujący do moda. Będzie co robić.



Na pierwszy rzut poskładałem blok na GPU, nasmarowałem wazelina oringa bo jakiś taki sztywny był i skręciłem całość usiłując nie patrzeć na niedoróbki Pana od niklowania :(







Następnie przyszła kolej na zamocowanie zasilacza i pomp. Zastosowałem prosty sposób na haczyki, co umożliwi w przyszłości zdjęcie pompy czy wypięcie zasilacza bez potrzeby odkręcania płyty główniej jak to miało miejsce w poprzedniej wersji, w Mega Radiatorze. Wygląda to topornie ale świetnie się sprawdza. Szerokie zaczepy stabilizują pompy i PSU uniemożliwiając im przechylanie się na boki.

Uzbrojona pompa Wilo Star Z15, kolanka chromowane z Castoramy i złączki skręcane Bitspower 10/13 z rozwierconym o 0.2mm pierścieniem żeby się dokręcały do końca po nałożeniu węża.





No i tak by to miało wyglądać.

Prawa pompa będzie poruszać w całym układzie rur chłodziwo chłodzące CPU i NB+SB. Natomiast lewa będzie wyłącznie na użytek bloku GPU.

Wyprowadzenia na samej gorze są dla zainstalowania odpowietrzników, które będą także pełnić rolę zaworów bezpieczeństwa wyrównujących ciśnienie w układzie gdyż brak tu jest rezerwuaru, Według mnie najważniejszą rolą rezerwuaru w układzie WC jest efekt wizualny i zajmowanie miejsca w budzie, bo do niczego innego się nie przydaje.













Widok od frontu gdzie wszystko zasłoni Mobo.





Musze niestety wymyślić sposób na skręcenie obudowy pomp. Są one zamykane na małe, plastikowe zatrzaski wewnątrz. Niestety to trzyma się tak sobie. W dodatku lewa pompa ma złamane zatrzaski i pokrywa na której wisi korpus pompy i kolanka praktycznie nie trzyma się drugiej strony, która jest przymocowana do plexi, a niestety całość waży dość sporo, a dojdzie jeszcze chłodziwo i węże :(



Teraz będzie trzeba się wziąć za podświetlenie plexi i będę mógł przykręcać już mobo i zakładać bloki. Całość nabierze już seksownych kształtów i sporej wagi :)

Edytowane 16 Kwietnia 2012 przez PolandMET

[czolo7]

Kawal dobrej roboty...nie moge doczekac sie wersji finalnej B-)

[MatroX13]

Ile płaciłeś za te "fachowe" niklowanie? Jeśli koleś poniklował Ci za przysłowiowe piwo to można mu to wybaczyć.

[Arni]

Ogólnie projekt coraz bardziej mi przypomina coś w stylu "im bardziej się błyszczy i świeci 1000 kolorów tym większy jest e-penis"



Z początku idea była dobra pasywne wc... teraz chłodnica aktywna psuje wszystko.

[PolandMET]

50zl placilem + roztrzaskane auto w drodze +1000zl min :D



e tam Armi czepiasz sie. Rurki Cu musialy byc niklowane, a wiec i wszystkie inne elementy rurkowe tez, skoro m.in. krucce także sa "srebrne". Musi to tworzyc jedna calosc. Bloki tez pod ten sam styl. Jedyne co moze sprawiać wrazenie niedosytu to to, ze bedzie malo węży widac. Nie bedzie plataniny z bloku do bloku, pompy, reza jak to w "normalnym" modzie jest zwyczajem. No ale ten projekt ma byc inny pod kazdym wzgledem i nie musi sie podobac

[PolandMET]

Etap 4

Dziś się uporałem z naprawą podświetlenia bloku CPU, bo jedna leda wysiadła i zamontowałem go na chromowanych śrubach i sprężynach. Prąd do oświetlenia będzie pobierany z CPU_FAN. Zostawiłem tez (multi)zapinke z Prisona, która trochę zakrywa ledy, a poza tym jest wypolerowana na lustro wiec pasuje do reszty "chromu". Blok bez zapinki wyglądałby trochę jak ta sierota z plexą wśród chromowanych bloków i radiatorów. Chciałem w sumie u Maniakalnego zrobić top z plexi na blok NB-SB żeby tez był podświetlany i tworzył jedna całość z blokiem CPU, lecz cena takiego kawałeczka plexi jak na razie jest dla mnie za wysoka. I tak już koszty są gigantyczne i dawno przekroczyły granice zdrowego rozsądku.

















Następnie zamontowałem podświetlenie plexi. Wywierciłem cztery otwory fi8.0 i wsadziłem w nie ledy typu FLEX o szerokim kącie świecenia dzięki czemu wystarczyły tylko cztery. Diody będą pod zasilaczem wiec od tyłu nie będzie ich widać. Zasilane będą z płyty głównej z gniazda w prawym dolnym rogu.













No i tym sposobem płyta w zasadzie może już zostać przykręcona do radiatora. Będę pomału się już brał za montowanie grafiki i węzy, tylko brakuje mi jeszcze paru złączek BP oraz termoprzewodzącej 1mm taśmy dwustronnie klejącej. Poprzednim razem jak założyłem radiator na GPU to jakieś zwisy miał po dłuższym „wypiekaniu” w grach, prawdopodobnie miejscach blok nie przylegał do karty na samej paście i był zonk. Myślę, że 1mm taśma rozwiąże ten problem. W sumie oryginalny radiator też leżał na jakiejś taśmie/piance o sporej grubości.

Edytowane 16 Kwietnia 2012 przez PolandMET

[KamilGrzbiecik]

Ładnie to będzie wyglądało.

Czekam na dalsze efekty.

[PolandMET]

Etap 5

Dziś wreszcie udało mi się dojść do tego jak wypolerować te poprzeczki w miarę szybko, bezstresowo, a co najważniejsze na lustrzany połysk. Dremel ze swoim małym filcowym kręciołkiem dobry jest dla Barbie, natomiast dla dużych chłopców trzeba czegoś więcej. Wziąłem kawałek zielonej pasty, filc z Castoramy i wolnoobrotową wiertarkę. Efekt zadowalający choć pracy przy każdym detalu w *****. Ogrom pracy trochę przerażający, bo poza 4 poprzeczkami (dolnych polerować nie będę) dojdą jeszcze kilka kolanek i zatyczki rurek. Najważniejsze ze efekt końcowy jest dobry. Gdyby jeszcze ta miedź została taka śliczna pod lakierem to by było rewelacyjnie.





Edytowane 16 Kwietnia 2012 przez PolandMET

[PelzaK]

teraz aż się prosi, żeby te "brzydkie" srebrne rury też prześwięcić w lusterka :)

[PolandMET]

Chcesz mnie zabic ? I tak juz mam 38.2 wiec niewiele mi brakuje :D

Jak wypoleruje to bedziecie krecic nosem ze sie swieci jak wystawa u jubilera.

Zapalcowane sa i brudne, przetrze szmatką i bedzie cacy.

[PelzaK]

Jak już coś się błyszczy a obok porysowane rury to z dwojga złego wolałbym żeby wszystko się ładnie błyszczało jak american chooper :). Ja tam kręcił nosem nie będę :)

[PolandMET]

kręcisz, krecisz, rurki sie swieca jak psu kulki tylko trzeba by je przetrzec przed robieniem zdjec. Poniewaz to jest worklog to na tym etapie wszystko bedzie zapackane, brudne, tluste i porysowane.



Juz po przeziebieniu, moze wreszcie skoncze to polerowanie w koncu kurka wodna :)

[PolandMET]

WITAM.

Kolejna partia fotek, tym razem juz naprawde, to jest finisz !

Zmienilem nazwe moda, po raz kolejny ale juz ostatni - Blue & Red Fusion, bo bedzie to połączenie niebieskiej sekcji procesora i czerwonej grafiki.



ETAP6



Założyłem chłodnice, przymocowalem dwa wentylatory 14cm + dwa regulatory obrotów spięte razem, i podłączone do wspolnego gniazda zasilania na płycie, choć jeszcze nie wiem czy nie podłącze je do molexa. Się zobaczy. Narazie wyglada to tak.



Ostatnie zdjęcia z warsztatu pracy.









Komp juz w domciu.

Nóżki po ciezkich bojach z polerem skleiłem klejem 2 składnikowym i trzymaja jak sie patrzy. Plastikowe podkładki kupilem w Obi, nie wiem od czego sa ale pasuja idealnie, to chyba jakies nakładki na krzesła.







Z ciekawostek dodam, ze z przodu po obu na rurkach poprzecznych zamontowalem przyciski Vandal Resistant Illuminated Switch. Po lewej jest podswietlany na niebiesko reset a po prawej na czerwono power. Wszystko poprowadzone przewodami między płytą główna, a plexa trzymającą to wszystko w kupie.













Dla tych, co sie zaraz beda czepiać, ta paskudna chlodnica grafiki na dole bedzie zamaskowana calkiem przyzwoitą, wycinana laserem, podświetlaną obudowa ze szczotkowanego 2mm aluminium. Juz zadnego polerowania, nigdy! :D



Narazie komp musi sie ogrzac i odparowac i musze go zaczac uruchamiac. Najpierw puszcze go bez wody na parenascie sekund, czy wogole dycha. Potem zaleję sekcje procesora (niebieska), sprawdze ewentualne przecieki (nie ma prawa byc zadnego, w koncu to Bitspower :D), a jak bedzie dobrze, to zaleję sekcje grafiki (czerwoną) i mam nadzieje, ze to juz bedzie potem dzialac :D bo konkurs na Allegro trzeba wygrac hehehe.

Edytowane 16 Kwietnia 2012 przez PolandMET

[stolara]

Pasywne psu by Ci się przydało do tego, ile waży wszystko?

[PolandMET]

Wiem, PSU moze kiedys zmienie, no chyba ze to nie wyrobi, ale ja juz naprawde nie chce wiecej kasy w to pakowac, bo to zaczyna byc kosztowne nieprzyzwoicie.



Narazie wazy to duuuuuzo, trzeba brac oburącz bo nie wyrobi sie, + jeszcze ze 2-3 litry chłodziwa, grafika z blokiem, obudowa chłodnicy, kable. Bedzie z 15kg spokojnie.

[stivo]

Zastanawiam się skąd będą brały powietrze te wentylatory na chłodnicy od dołu.. :huh:

Edytowane 15 Stycznia 2010 przez stivo

[PolandMET]



FINAŁ



Panowie i Panie, uroczyście mogę zakomunikowac ze MOD ZOSTAŁ UKOŃCZONY i o dziwo działa !



Cóż mogę powiedzieć, normalnie łezka w oku się kręci :D

Prosze o opinie, gdyz jestem ciekaw waszego zdania. Tylko prosze pamietac, ze to nie jest KOLEJNY mod z oknem w typowej budzie i masą katod i plątaniną wężyków. To ma byc zupełnie cos nowego, innego, czego jeszcze nikt nie zrobił. Wszelka konstruktywna i obiektywna krytyka będzie przyjmowana ze spokojem :D



Pompy pracują bardzo cicho, slychac tylko szmer mielonych bąbelków powietrza. Wiatraki z dołu pracuja bezgłośnie, całość jest cięzka jak jasna ch*****. Lekko z 15kg.



Co jest jeszcze do zrobienia ?

1) fajnie by bylo miec top z plexi na bloku NB/SB i go podświetlić na niebiesko, bo stanowczo sekcja czerwona jest za mocno podświetlona. Ale niestety zrobienie takiego topu jest zbyt kosztowne. (pozdro Maniakalny :D

2) podswietlone napisy na panelu głównym tak jak w logo. Wyraz BLUE na niebiesko, RED na czerwono, a FUSION na bialo. Teraz nie zdazylem juz tego zrobic, konkurs Allekomp sie juz konczy za pare dni :(

3) Panel maskujacy dolną chlodnicę z tyłu. Mam go ale cos mi nie wyszla wysokość i jest o 5mm za wysoki i nie pasuje. Choc w sumie i tak od tylu go nie widac wiec....

4) oploty na kable zasilania. Kabel zasilajacy grafike bedzie mial czerwony oplot. Kable zasilania plyty i molexy albo niebieski lub tez kazda żyła będzie miała osobny, czarny lub szary oplot. Ale to jak nie bede mial co robic.

5) w obudowie HDD bedzie 11 LEDowy wskaznik pracy dysku. W obecnym panelu otwory wyszly za wysoko, trzeba poprawic i wyciąć nowy.



Modyfikacja w liczbach :

- rurki miedziane fi12mm - 14 metrów

- rurki miedziane fi28mm - 2 metry

- węże czerwone i niebieskie - 3 metry

- chłodziwo niebieskie Petrygo 3 litry (mieszanka 40/60 z wodą destylowaną)

- chłodziwo czerowne Borygo - 1 litr

- dwie pompy CWU Wilo 15z

- panel przedni, panele DVD i HDD - szczotkowane aluminium 2mm wycinane laserowo

- części Bitspower:

* 19 krućców choinkowych Premium High Flow 3/8 cala

* 12 krućców Compression Fitting 3/8 cala

* 10 kostek Crystal Block typu L

* 2 czujniki temperatury

* 1 blok wodny full cover dla Asus Rampage



Co było dodatkowo przerabiane i konstruowane:

- korpusy mosiężne pomp, blok miedziany GPU, konstrukcja rurek - niklowana.

- miedziane wsporniki poprzeczne oraz konstrukcja nóg polerowana przed lakierowaniem (horror)

- napęd DVD podświetlony z zewnątrz w obudowie USB, a podświetlenie zsynchronizowane z ledą w napędzie. Świeci gdy jest włożona płyta oraz mruga przy odczycie danych.

- przewód zasilający karte dzwiękową zrobiony na wymiar.

- karta graficzna i dzięwkowa zamaskowane panelami z plexi z wygrawerowanymi logo i podświetlone ledami SMD.

- wykonany przez Maniakalnego top z plexi na blok wodny CPU.



Jest jeszcze troche rzeczy do zrobienia, ale najwazniejsze ze całość juz chodzi jako tako.

Mam nadzieje ze sie Wam drodzy forumowicze podoba to co zrobilem. W najblizszym czasie zamieszcze video na Youtubie oraz raporty temperatur.



Zapraszam do głosowania na moją modyfikację w konkursie ALLEKOMP od 1 lutego :D

Allekomp



Dobra, koniec chwalenia sie, czas na fotki.







[

Edytowane 16 Kwietnia 2012 przez PolandMET
